Membuat Seven Segment Display dan Driver Test Sircuit

Nama : Muslihuddin Azizi

Kelas : 1CC

NIM :

Mata Kuliah : Praktek Gambar Teknik

Dalam Post kali ini, saya akan mambahas tentang cara pembuatan Seven Segment Display dan Driver Test Circuit, untuk membuat rangkaian ini, ada beberapa rangkaian yang kita perlukan, adalah sebagai berikut:

1. Seven Segment

2. IC 7447

IC 7447 ini harus kita buat secara manual, caranya:

Pertama, jalankan Library Editor, lalu buatlah persegi menggunakan Rectangles yang ada pada Library Tools:

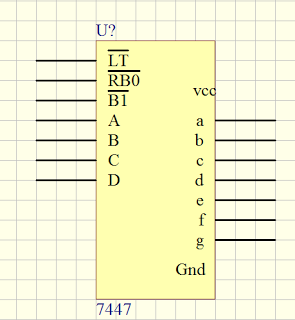

Lalu, tambahkan 7 pin di sisi kanan, dan 7 pin di sisi kiri, seperti gambar berikut:

Kemudian, tambahkan text VCC dan Gnd menggunaka ikon Text yang ada pada Library Tools seperti gambar berikut:

3. SW_SPST

4. Resistor

5. Battery

Itulah rangkaian-rangkain yang kita perlukan untuk membuat Seven Segment Display dan Driver Test Sircuit

Selanjutnya kita akan menyusun rangkaian-rangkaian berikut:

1. Bukalah Program Schematic Capture

2. Klik File, lalu pilih New

3. Atur lembar menjadi A4, dengan cara klik Option - Sheet. Pastikan sama seperti gambar berikut

4. Setelah itu, susunlah komponen-komponen yang telah kita siapkan di awal tadi seperti gambar

    berikut:

5. Pada pembuatan Power Ground, caranya dengan Klik ikon Power Ports pada Wiring Tools, lalu

    klik 2 kali komponen tersebut hingga muncul pop up, dan atur seperti sebagai berikut:

6. Anda tinggal menyambungkan rangkaian-rangkaian tersebut dengan menggunakan ikon

    Electrical Wire yang ada pada Wiring Tools sebagai kabel penghubung, dan gunakan                       Junction yang ada pada Wiring Tools sebagai titik penghubung pada setiap komponen

    Seperti yang tertera pada gambar berikut:

7. Terakhir jangan lupa disimpan.

     Demikian Tutorial yang saya buat, semoga dapat bermanfaat bagi anda yang membacanya.

Sekian Terima Kasih.
