CARA MEMBUAT SEVEN SEGMENT

Cara Memuat Seven Segment Pada Progeram Protel Schematic Design 1.0

Nama : Muslihuddin Azizi

Kelas : 1CC

NIM :

Mata Kuliah : Praktek Gambar Teknik

Berikut ini saya akan menjelaskan langkah-langkah membuat Seven Segment pada Protel Schematic Design 1.0

Langkah-langkah nya sebagai berikut:

1. Klik Start lau klik program SCH.exe

2. Klik Library lalu Pilih "Run Library Editor"

3. Klik File - New

4. Klik "Rectangels" pada Library Tools dan buatlah sebuah kotak

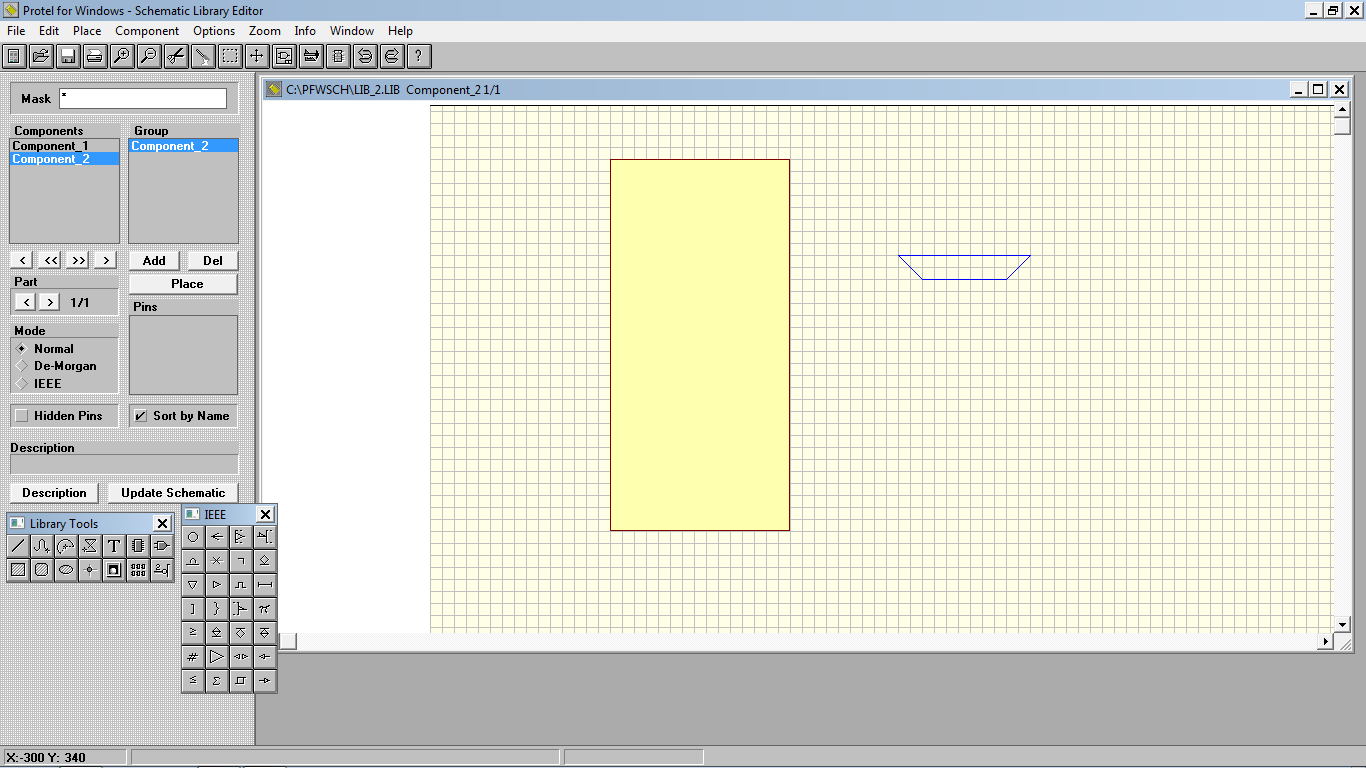

5. Klik "Graphical Lines" pada Library Tools dan buatlah bentuk seperti ini



6. Kemudian Seleksi lah gambar tersebut lalu copy, kemudian paste lah sebanyak 8 kali,
    kemudian susun menjadi seperti berikut:



7. Tambahkan Pin, dengan cara klin "Pins" pada Library Tools, hingga tersusun seperti ini



8. Untuk mengubah angka dan nama pada pin, caranya klik 2 kali pada pin hingga muncul

    pop up seperti berikut:



9. Setelah selesai, simpan file yang telah anda buat ini dengan nama yang dapat anda

    sesuaikan sendiri.

Demikian tutorial membuat Seven Segment dalam Protel Schematic 1.0

Semoga dapat bermanfaat.

Terima Kasih.
