Nama : Muslihuddin Azizi
Kelas : 1CC
NIM :
Mata Kuliah : Praktek Gambar Teknik
Komponen yang dibutuhkan untuk membuat rangkaian logic probe :
Resistor : 220Ω (10 buah)
LED : Merah dan Hijau (2 buah)
7-segment : Common Anoda (2 buah)
IC : 74LS00, 74LS08, dan 74LS47
Catu Daya : +5 volt
Berikut ini langkah-langkah membuat rangkaian logic probe :
1. Buka aplikasi proteus 8 di komputer/laptop anda. Maka tampilah seperti gambar dibawah ini.
2. Klik new project maka akan tampil gambar seperti dibawah ini, kemudian gantilah nama project dengan nama yang di inginkan lalu klik next.
3. Kemudian pilih create a schematich from the selected template. Jika ingin mengubah ukuran kertas bisa memilih pilihan lainnya, setelah itu klik next.
4. Kemudian akan tampil gambar dibawah ini pilih create lagi dan klik next.
5. Setelah itu pilih creat lagi lalu klik next, seperti gambar dibawah ini.
6. Kemudian klik finish seperti yang dibawah ini.

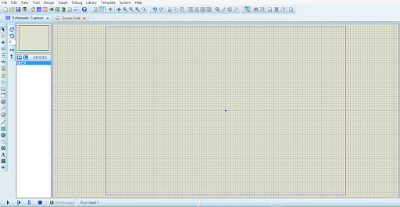

7. Setelah itu maka akan tampilah gambar dibawah ini.
8. Kemudian masukkan semua komponen pada laman tersebut dengan cara klik library => pick parts from libraries P.

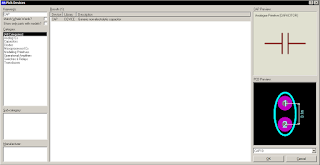

9. Maka akan tampil gambar dibawah ini lalu ketikkan semua nama komponen pada keyword.
10. Untuk mendapatkan power ground bisa klik kanan => terminal => ground, dan atau bisa langsung dipilih di menu disamping kiri.
11. Dan untuk mendapatkan panah bisa klik kanan => device pin => iecposclk atau bisa langsung.
12. Lalu susunlah semua menjadi satu tapi sebelum itu untuk memasukkan tulisan bisa
klik
maka akan muncul layar seperti ini.
13. Untuk mengubah rotasi tulisan bisa klik kanan gambar pilih rotasi yang diinginkan.
14. Kemudian susun semua itu menjadi satu seperti gambar dibawah ini.
SELESAI
